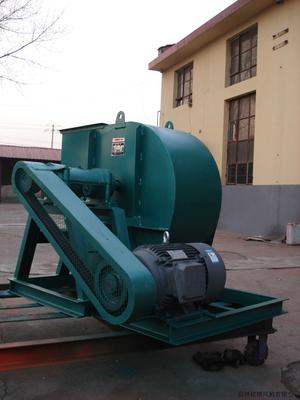

不锈钢4-68型离心通风机
编号: lx001
品牌: 铭风
型号: 4-68离心通风机
材质: 不锈钢
类型: 离心通风机
价格: 0.00
产品详情



不锈钢4-68型离心通引风机的型式

通风机和引风机均为单吸入,有 N08、9、10、11.2、12.5、14、16共七人机号。每种风机均可制成右旋或左旋两种型式,从电机一端正视风机,凡叶轮按顺时针方向旋转者均称为右旋转风机,以“右"表示,反之为左旋转风机,以“左"表示。

 风机的出口位置以机壳的出风口角度表示,“右"“左"风机均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式均为D式,电机与风机联接采用弹性联轴器直联传动。



风机的结构

本风机主要由叶轮、机壳、进风口、调节门及传动组组成。

叶轮:不锈钢4-68型离心通引风机由12个后倾机翼形叶片焊接于弧锥形轮盖与平板轮盘中间而成。引风机叶轮一般选16Mn,且在叶征与轮盖交接处衬上了耐磨护板,叶片头部采用了实心体,并在易磨损部增加耐磨材料堆焊,提高了叶片的使用寿命,而通风机则与之有别。叶轮均径静、动平衡校正和超速运转实验,故运转平稳可靠。、

机壳:用普通钢板焊接而成的蜗形体。单吸入风机的机壳做成两种不同的形式: N08~ N012.5的机壳作成整体结构, N014、 N016机壳的四分之一可拆掉。对于引风机,蜗形板开有除灰门,并适当加厚,以防烟灰磨损。

进风口:收敛式流线形整体结构,用螺栓固定于机壳入口一侧。

调节门:用来调风机流量的大小。 N08、 N012.5由11片花瓣式叶片组成, N014、 N016由13片花瓣式叶片组成,均轴向安装于进风口前,由于采用处部传动结构,故转动灵活方便,调节范转由90°(全闭)到0°(全开)。调节门板把位位置,从进风口方向看,在右侧。对于右旋风机,板把由下往上推是由全闭到全开方向;对于左旋风机,板把由上往下拉是全闭到全开方向。为使调节门各部位正常工作,必须注意润滑。对于通风机的调节门,采用钙钠基润滑脂润滑;对引风机,因气体温度较高,须采用二硫化钼高温(260℃)润滑脂润滑。

传动组:传动方式均为D式。由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。采用滚动轴承和水冷整体轴承箱,因此,需加装输水管,耗水量因环境温度不同而异,一般采用滚动轴承和水冷整体轴承箱,因此,需加装输水管,耗水量因环境温度不同而异,一般按0.5~1m3/h考虑。轴承箱上装有温度计和油位指示器。润滑先用30号机械油,加油量按油位标志要求实施。


4-68

2.8A

971-657

1131-2262

2-1.1



245-167

565-1131

4-0.55



3.15

1246-853

1825-3435

2-1.5



314-216

912-1718

4-0.55



1608-1108

2708-5013

2-3



402-275

1354-2507

4-0.55



4

2069-1432

3984-7281

2-4



520-353

1992-3641

4-0.75



4.5

2658-1834

5790-10485

2-7.5



667-461

2895-5242

4-1.1



5A

3315-2305

8050-14490

2-15



824-579

4025-7245

4-2.2



6.3D

1324-922

8320-14761

4-5.5



579-402

5508-9773

6-2.2



型号

机号

全压(Pa)

流量(m3/h)

配用电机型号(KW

单机价格

叶轮价格

4-68

8D

2158-1501

17585-30774

4-18.5



942-657

11643-20375

6-5.5



549-383

8853-15403

6-3



3442-2422

35420-61179

4-55



10D

1510-1059

23450-40505

6-18.5



873-618

17832-30801

8-7.5



12.5D

2354-1657

45800-79111

6-55



1363-961

34828-60157

8-22



6.3C

3159-2197

12852-22803

2-22



2511-1756

11476-20359

2-15



2040-1422

10328-18324

2-11



1608-1118

9180-16287

2-7.5



1236-863

8032-14251

4-5.5



981-687

7172-12724

4-4



785-549

6426-11401

4-3



628-441

5737-10179

4-2.2



510-353

5164-9162

4-1.5



402-284

4590-8144

4-1.1



8C

3315-2315

21830-38202

2-37



2619-1834

19404-33958

2-30



2010-1402

16979-29713

4-18.5



1599-1118

15159-26528

4-15



型号

机号

全压(Pa)

流量(m3/h)

配用电机型号(KW

单机价格

叶轮价格

4-68

8C

1285-892

13583-23770

4-11



1020-719

12128-21224

4-7.5



834-579

10915-19101

4-5.5



657-461

9702-16979

4-4



520-363

8611-15069

4-3



402-284

7641-13371

4-2.2



10C

2560-1795

30534-52740

4-37



2050-1442

27358-47256

4-30



1638-1147

24427-42192

4-22



1322-932

21984-37974

4-15



1049-736

19541-33754

4-11



824-579

17343-29956

4-7.5



647-461

15389-26581

4-5.5



510-363

13679-23627

4-4



412-284

12214-21096

4-3



12.5C

3207-3040

53434-66388

4-75



2903-2256

72865-92296

4-90



2560-2315

47710-65058

4-55



2167-1795

70841-82407

4-75



2069-1451

42938-74166

6-45



1638-1147

38168-65926

6-30



1285-902

33874-58509

6-22



型号

机号

全压(Pa)

流量(m3/h)

配用电机型号(KW

单机价格

叶轮价格

4-68

12.5C

1010-706

30057-51917

6-15



804-559

26717-46148

6-11



638-451

23855-41204

6-7.5



12.5

520-363

21469-37083

6-5.5



412-284

19084-32963

6-4



16B

3864-2717

96052-165908

6-200



2687-2628

80043-89745

6-90



2540-1883

99448-138257

6-110



2118-1487

71038-122703

6-75



1667-1167

63034-108877

6-55



1314-922

56030-96780

6-37



1049-736

50027-86410

6-30



853-598

45024-77769

6-18.5



667-471

40022-69128

6-15



530-373

35519-61351

6-11



412-294

31517-54439

6-7.5



20B

3305-2324

138747-239654

8-220



2599-1824

123113-212650

8-160



2060-1442

109434-189023

8-110



1638-1147

97709-168770

8-75



1324-932

87938-151893

8-55



1049-736

78167-135016

8-45



型号

机号

全压(Pa)

流量(m3/h)

配用电机型号(KW

单机价格

叶轮价格

4-68

20B

824-579

69373-119827

8-30



647-461

61557-106325

8-22



510-363

54717-94511

8-15



412-284

48855-84385

8-11
