SD型压入式隧道轴流通风机
分享到：

SD型压入式隧道轴流通风机


编号： SD-002
品牌： 铭风
型号： SD
规格： 3.5-11.2
材质： 铁
类型： 轴流风机
价格： 1.00
产品详情

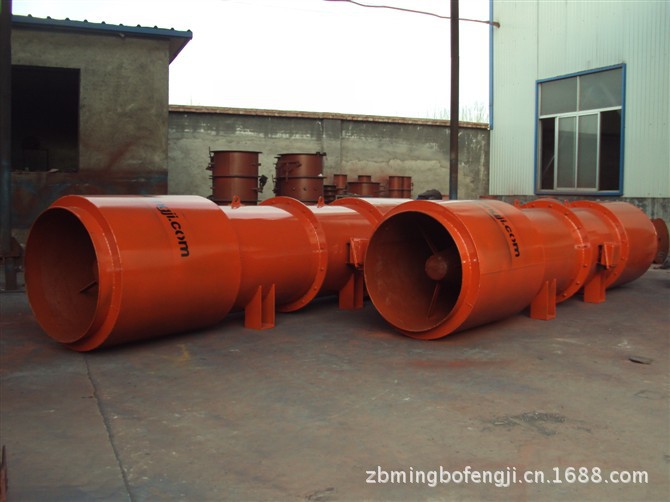

SD型压入式隧道轴流通风机

SD系列隧道风机主要用于隧道施工中排出，由于钻孔、炸药爆破、装渣、喷射混凝土、内燃机和运输汽车的尾气排放及挖掘中地层中放出的有害气体。广泛用于铁路隧道，公路隧道水利建设工程、矿山、电站及地下其它工程施工场合进行通风换气的理想通风设备。

该系列风机工程适用范围宽，使用寿命长，是隧道、矿山及相关工程领域内通风设备的理想换代产品。

特点

隧道轴流通风机由三段组成:进口消声器（集风器，整流器，守流器，消声器）；风机段(机壳部，叶轮部，电动机)；出口消声段（整流器，消声器，导流器）。

叶轮：有叶片和轮毂做成，轮毂采用ZG230~450铸钢加工成，叶轮经过严格的动，静平衡校正，超速运转实验，运行可靠平稳。

机壳：有普通钢板焊接而成，内筒上配置交焊接静止后导流叶片，并经消除焊接应力处理。

隧道风机配用高强度通风软管，材料抗拉强度可达3000N/5Cm²，具有防水、阻燃、抗静电、耐热、耐寒、抗老化、防霉变等特性，摩擦阻力系数低于0.015，在良好施工管理条件下，平均漏风率在1%-1.3%.


SD系列隧道压入式对旋轴流局部通风机技术性能参数表

机号

转速r/min

风量m3/min

全压Pa

电动机型号

配用功率kW

额定电压(V)

单台电机

额定电流(A)

№4.0

2900

136～89

256～2050

YBF90L-2

2×2.2

380/660

4.85/2.79

150～100

325～2500

YBF100L-2

2×3

380/660

6.4/3.7

165～109

375～3040

YBF112M-2

2×4

380/660

8.1/4.7

№5.0

2900

217～145

275～2060

YBF112M-2

2×4

380/660

8.1/4.7

240～161

325～2540

YBF132S1-2

2×5.5

380/660/1140

11.1/6.4/3.7

266～178

400～3155

YBF132S2-2

2×7.5

380/660/1140

14.8/8.66/4.97

№5.6

2900

286～188

275～2850

YBF132S2-2

2×7.5

380/660/1140

14.8/8.66/4.97

324～215

375～3690

YBF160M1-2

2×11

380/660/1140

21.6/12.6/7.2

358～238

440～4560

YBF160M2-2

2×15

380/660/1140

28.8/17.0/9.6

№6.3

2900

410～237

400～4775

YBF160M2-2

2×15

380/660/1140

28.8/17.0/9.6

442～256

460～5475

YBF160L-2

2×18.5

380/660/1140

35.5/20.5/11.8

468～274

525～6125

YBF180M-2

2×22

380/660/1140

41.0/24.4/13.67

518～318

640～7310

YBF200L1-2

2×30

380/660/1140

56.9/32.9/18.5

№7.1

2900

608～352

523～6228

YBF200L1-2

2×30

380/660/1140

56.9/32.9/18.5

652～377

602～7163

YBF200L2-2

2×37

380/660/1140

67.9/40.3/22.6

696～402

686～8161

YBF225M-2

2×45

380/660/1140

82.1/48.4/27.4

№8.0

2900

817～473

605～7200

YBF225M-2

2×45

380/660/1140

82.1/48.4/27.4

874～506

692～8230

YBF250M-2

2×55

380/660/1140

102.6/59.3/34.3

970～560

850～9950

YBF2-280S-2

2×75

380/660/1140

134/77/44.2

№9.0

1450

831～480

394～4710

YBF200-4

2×30

380/660/1140

56.8/32.8/19.0

890～520

450～5120

YBF2-225S-4

2×37

380/660/1140

70.0/40.0/23.2

950～550

520～6170

YBF2-225M-4

2×45

380/660/1140

85.0/50.0/29.0

№10.0

1450

1171～677

514～6131

YBF250M-4

2×55

380/660/1140

102.7/59.2/34.3

1300～750

630～7540

YBF2-280S-4

2×75

380/660/1140

140/81.0/47.0

1380～800

710～8520

YBF2-280M-4

2×90

380/660/1140

167/96/55.5

№11.2

1450

1650～950

650～7690

YBF2-280M-4

2×90

380/660/1140

167/96/55.5

1770～1020

750～8790

YBF2-315S-4

2×110

380/660/1140

201/116/67.2

1880～1090

850～9930

YBF2-315M-4

2×132

380/660/1140

240/139/80.5
